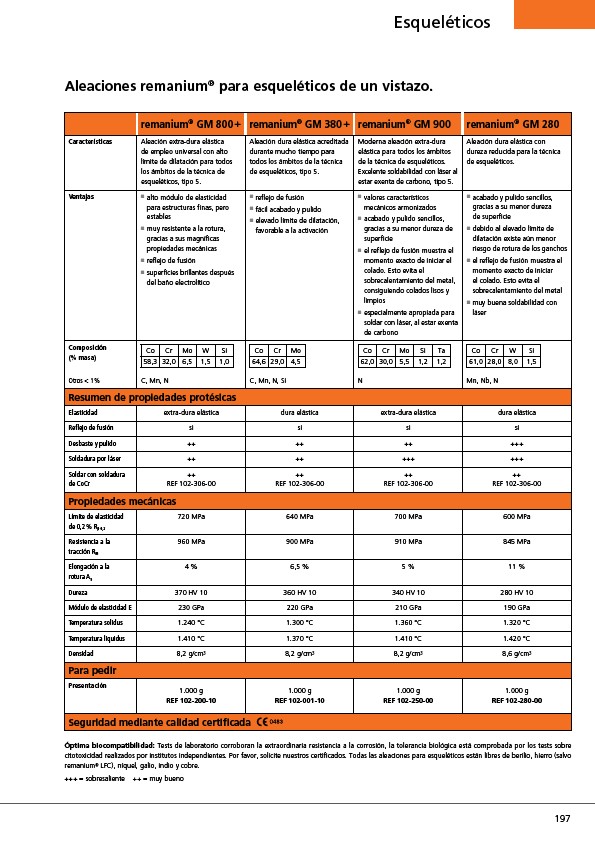

Aleaciones remanium® para esqueléticos de un vistazo.
remanium® GM 800 + remanium® GM 380 + remanium® GM 900 remanium® GM 280
Características Aleación extra-dura elástica
de empleo universal con alto
límite de dilatación para todos
los ámbitos de la técnica de
esqueléticos, tipo 5.
Aleación dura elástica acreditada
durante mucho tiempo para
todos los ámbitos de la técnica
de esqueléticos, tipo 5.
Moderna aleación extra-dura
elástica para todos los ámbitos
de la técnica de esqueléticos.
Excelente soldabilidad con láser al
estar exenta de carbono, tipo 5.
Aleación dura elástica con
dureza reducida para la técnica
de esqueléticos.
Ventajas alto módulo de elasticidad
para estructuras finas, pero
estables
muy resistente a la rotura,
gracias a sus magníficas
propiedades mecánicas
reflejo de fusión
superficies brillantes después
del baño electrolítico
reflejo de fusión
fácil acabado y pulido
elevado límite de dilatación,
favorable a la activación
valores característicos
mecánicos armonizados
acabado y pulido sencillos,
gracias a su menor dureza de
superficie
el reflejo de fusión muestra el
momento exacto de iniciar el
colado. Esto evita el
sobrecalentamiento del metal,
consiguiendo colados lisos y
limpios
especialmente apropiada para
soldar con láser, al estar exenta
de carbono
acabado y pulido sencillos,
gracias a su menor dureza
de superficie
debido al elevado límite de
dilatación existe aún menor
riesgo de rotura de los ganchos
el reflejo de fusión muestra el
momento exacto de iniciar
el colado. Esto evita el
sobrecalentamiento del metal
muy buena soldabilidad con
láser
Composición
(% masa)
Co Cr Mo W Si
58,3 32,0 6,5 1,5 1,0
Co Cr Mo
64,6 29,0 4,5
Co Cr Mo Si Ta
62,0 30,0 5,5 1,2 1,2
Co Cr W Si
61,0 28,0 8,0 1,5
Otros < 1% C, Mn, N C, Mn, N, Si N Mn, Nb, N
Resumen de propiedades protésicas
Elasticidad extra-dura elástica dura elástica extra-dura elástica dura elástica
Reflejo de fusión si si si si
Desbaste y pulido ++ ++ ++ +++
Soldadura por láser ++ ++ +++ +++
Soldar con soldadura
++
++
++
++
de CoCr
REF 102-306-00
REF 102-306-00
REF 102-306-00
REF 102-306-00
Propiedades mecánicas
Límite de elasticidad
de 0,2 % Rp 0,2
720 MPa 640 MPa 700 MPa 600 MPa
Resistencia a la
tracción Rm
960 MPa 900 MPa 910 MPa 845 MPa
Elongación a la
rotura A5
4 % 6,5 % 5 % 11 %
Dureza 370 HV 10 360 HV 10 340 HV 10 280 HV 10
Módulo de elasticidad E 230 GPa 220 GPa 210 GPa 190 GPa
Temperatura solidus 1.240 °C 1.300 °C 1.360 °C 1.320 °C
Temperatura liquidus 1.410 °C 1.370 °C 1.410 °C 1.420 °C
Densidad 8,2 g/cm3 8,2 g/cm3 8,2 g/cm3 8,6 g/cm3
Para pedir
Presentación
1.000 g
REF 102-200-10
1.000 g
REF 102-001-10
1.000 g
REF 102-250-00
1.000 g
REF 102-280-00
Seguridad mediante calidad certificada
Óptima biocompatibilidad: Tests de laboratorio corroboran la extraordinaria resistencia a la corrosión, la tolerancia biológica está comprobada por los tests sobre
citotoxicidad realizados por institutos independientes. Por favor, solicite nuestros certificados. Todas las aleaciones para esqueléticos están libres de berilio, hierro (salvo
remanium® LFC), níquel, galio, indio y cobre.
+++ = sobresaliente ++ = muy bueno
197
Esqueléticos
