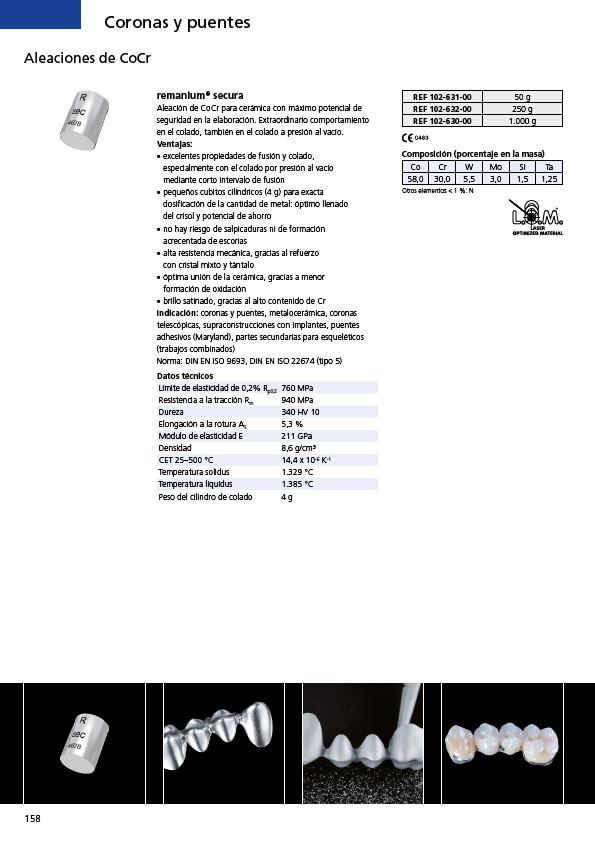

Aleaciones de CoCr
158
Coronas y puentes
remanium® secura
Aleación de CoCr para cerámica con máximo potencial de
seguridad en la elaboración. Extraordinario comportamiento
en el colado, también en el colado a presión al vacío.
Ventajas:
• excelentes propiedades de fusión y colado,
especialmente con el colado por presión al vacío
mediante corto intervalo de fusión
• pequeños cubitos cilíndricos (4 g) para exacta
dosificación de la cantidad de metal: óptimo llenado
del crisol y potencial de ahorro
• no hay riesgo de salpicaduras ni de formación
acrecentada de escorias
• alta resistencia mecánica, gracias al refuerzo
con cristal mixto y tántalo
• óptima unión de la cerámica, gracias a menor
formación de oxidación
• brillo satinado, gracias al alto contenido de Cr
Indicación: coronas y puentes, metalocerámica, coronas
telescópicas, supraconstrucciones con implantes, puentes
adhesivos (Maryland), partes secundarias para esqueléticos
(trabajos combinados)
Norma: DIN EN ISO 9693, DIN EN ISO 22674 (tipo 5)
Datos técnicos
Límite de elasticidad de 0,2% Rp0,2 760 MPa
Resistencia a la tracción Rm 940 MPa
Dureza 340 HV 10
Elongación a la rotura A5 5,3 %
Módulo de elasticidad E 211 GPa
Densidad 8,6 g/cm³
CET 25–500 °C 14,4 x 10-6 K-1
Temperatura solidus 1.329 °C
Temperatura liquidus 1.385 °C
Peso del cilindro de colado 4 g
REF 102-631-00 50 g
REF 102-632-00 250 g
REF 102-630-00 1.000 g
Composición (porcentaje en la masa)
Co Cr W Mo Si Ta
58,0 30,0 5,5 3,0 1,5 1,25
Otros elementos < 1 %: N
