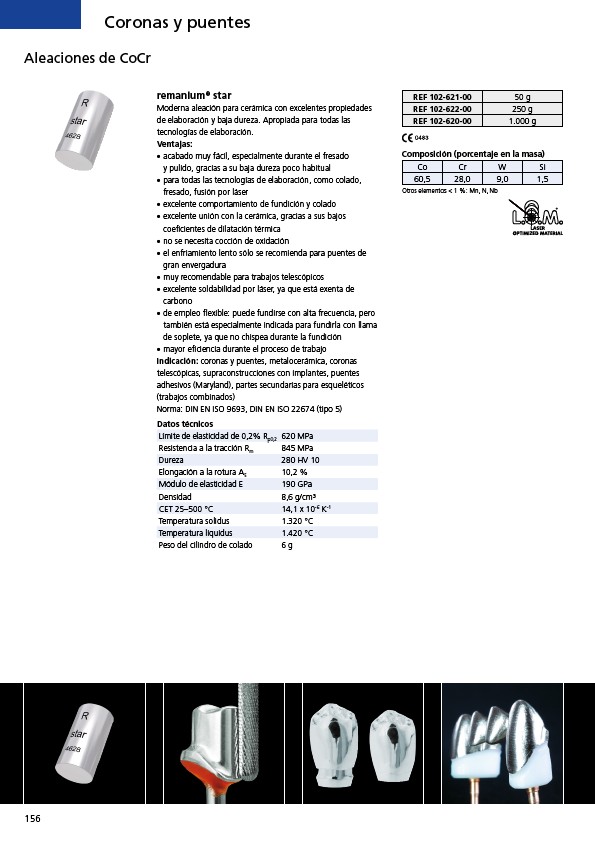

Aleaciones de CoCr
156
Coronas y puentes
remanium® star
Moderna aleación para cerámica con excelentes propiedades
de elaboración y baja dureza. Apropiada para todas las
tecnologías de elaboración.
Ventajas:
• acabado muy fácil, especialmente durante el fresado
y pulido, gracias a su baja dureza poco habitual
• para todas las tecnologías de elaboración, como colado,
fresado, fusión por láser
• excelente comportamiento de fundición y colado
• excelente unión con la cerámica, gracias a sus bajos
coeficientes de dilatación térmica
• no se necesita cocción de oxidación
• el enfriamiento lento sólo se recomienda para puentes de
gran envergadura
• muy recomendable para trabajos telescópicos
• excelente soldabilidad por láser, ya que está exenta de
carbono
• de empleo flexible: puede fundirse con alta frecuencia, pero
también está especialmente indicada para fundirla con llama
de soplete, ya que no chispea durante la fundición
• mayor eficiencia durante el proceso de trabajo
Indicación: coronas y puentes, metalocerámica, coronas
telescópicas, supraconstrucciones con implantes, puentes
adhesivos (Maryland), partes secundarias para esqueléticos
(trabajos combinados)
Norma: DIN EN ISO 9693, DIN EN ISO 22674 (tipo 5)
Datos técnicos
Límite de elasticidad de 0,2% Rp0,2 620 MPa
Resistencia a la tracción Rm 845 MPa
Dureza 280 HV 10
Elongación a la rotura A5 10,2 %
Módulo de elasticidad E 190 GPa
Densidad 8,6 g/cm³
CET 25–500 °C 14,1 x 10-6 K-1
Temperatura solidus 1.320 °C
Temperatura liquidus 1.420 °C
Peso del cilindro de colado 6 g
REF 102-621-00 50 g
REF 102-622-00 250 g
REF 102-620-00 1.000 g
Composición (porcentaje en la masa)
Co Cr W Si
60,5 28,0 9,0 1,5
Otros elementos < 1 %: Mn, N, Nb
