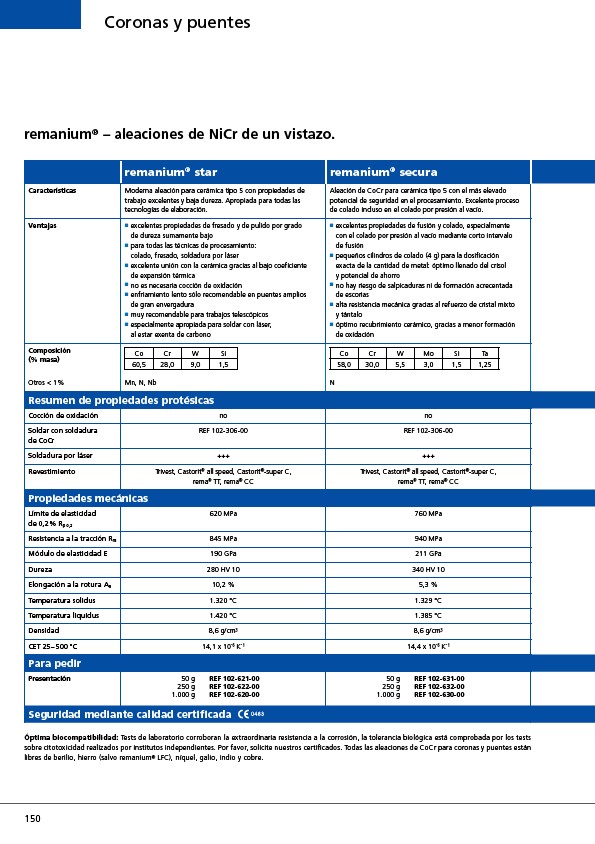

remanium® – aleaciones de NiCr de un vistazo.
remanium® star remanium® secura Características Moderna aleación para cerámica tipo 5 con propiedades de
trabajo excelentes y baja dureza. Apropiada para todas las
tecnologías de elaboración.
Aleación de CoCr para cerámica tipo 5 con el más elevado
potencial de seguridad en el procesamiento. Excelente proceso
de colado incluso en el colado por presión al vacío.
Ventajas excelentes propiedades de fresado y de pulido por grado
de dureza sumamente bajo
para todas las técnicas de procesamiento:
colado, fresado, soldadura por láser
excelente unión con la cerámica gracias al bajo coeficiente
de expansión térmica
no es necesaria cocción de oxidación
enfriamiento lento sólo recomendable en puentes amplios
de gran envergadura
muy recomendable para trabajos telescópicos
especialmente apropiada para soldar con láser,
al estar exenta de carbono
excelentes propiedades de fusión y colado, especialmente
con el colado por presión al vacío mediante corto intervalo
de fusión
pequeños cilindros de colado (4 g) para la dosificación
exacta de la cantidad de metal: óptimo llenado del crisol
y potencial de ahorro
no hay riesgo de salpicaduras ni de formación acrecentada
de escorias
alta resistencia mecánica gracias al refuerzo de cristal mixto
y tántalo
óptimo recubrimiento cerámico, gracias a menor formación
de oxidación
Composición
(% masa)
Co Cr W Si
60,5 28,0 9,0 1,5
Co Cr W Mo Si Ta
58,0 30,0 5,5 3,0 1,5 1,25
Otros < 1% Mn, N, Nb N Resumen de propiedades protésicas Cocción de oxidación no no Soldar con soldadura
de CoCr
REF 102-306-00 REF 102-306-00 Soldadura por láser +++ +++ Revestimiento Trivest, Castorit® all speed, Castorit®-super C,
rema® TT, rema® CC
Trivest, Castorit® all speed, Castorit®-super C,
rema® TT, rema® CC
Propiedades mecánicas Límite de elasticidad
de 0,2 % Rp 0,2
620 MPa 760 MPa Resistencia a la tracción Rm 845 MPa 940 MPa Módulo de elasticidad E 190 GPa 211 GPa Dureza 280 HV 10 340 HV 10 Elongación a la rotura A5 10,2 % 5,3 % Temperatura solidus 1.320 °C 1.329 °C Temperatura liquidus 1.420 °C 1.385 °C Densidad 8,6 g/cm3 8,6 g/cm3 CET 25 – 500 °C 14,1 x 10-6 K-1 14,4 x 10-6 K-1 Para pedir Presentación 50 g REF 102-621-00
250 g REF 102-622-00
1.000 g REF 102-620-00
50 g REF 102-631-00
250 g REF 102-632-00
1.000 g REF 102-630-00
Seguridad mediante calidad certificada Óptima biocompatibilidad: Tests de laboratorio corroboran la extraordinaria resistencia a la corrosión, la tolerancia biológica está comprobada por los tests
sobre citotoxicidad realizados por institutos independientes. Por favor, solicite nuestros certificados. Todas las aleaciones de CoCr para coronas y puentes están
libres de berilio, hierro (salvo remanium® LFC), níquel, galio, indio y cobre.
150
Coronas y puentes
