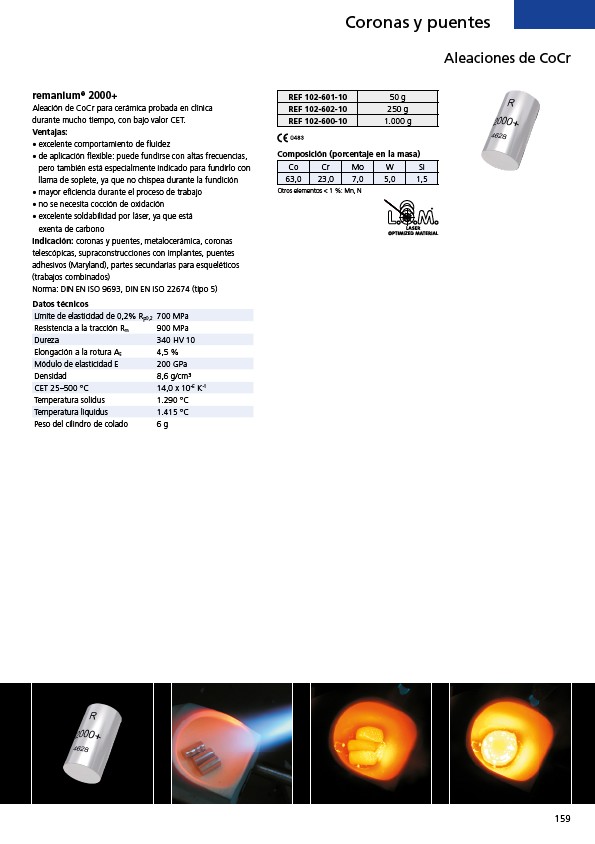

159
Coronas y puentes
Aleaciones de CoCr
remanium® 2000+
Aleación de CoCr para cerámica probada en clínica
durante mucho tiempo, con bajo valor CET.
Ventajas:
• excelente comportamiento de fluidez
• de aplicación flexible: puede fundirse con altas frecuencias,
pero también está especialmente indicado para fundirlo con
llama de soplete, ya que no chispea durante la fundición
• mayor eficiencia durante el proceso de trabajo
• no se necesita cocción de oxidación
• excelente soldabilidad por láser, ya que está
exenta de carbono
Indicación: coronas y puentes, metalocerámica, coronas
telescópicas, supraconstrucciones con implantes, puentes
adhesivos (Maryland), partes secundarias para esqueléticos
(trabajos combinados)
Norma: DIN EN ISO 9693, DIN EN ISO 22674 (tipo 5)
Datos técnicos
Límite de elasticidad de 0,2% Rp0,2 700 MPa
Resistencia a la tracción Rm 900 MPa
Dureza 340 HV 10
Elongación a la rotura A5 4,5 %
Módulo de elasticidad E 200 GPa
Densidad 8,6 g/cm³
CET 25–500 °C 14,0 x 10-6 K-1
Temperatura solidus 1.290 °C
Temperatura liquidus 1.415 °C
Peso del cilindro de colado 6 g
REF 102-601-10 50 g
REF 102-602-10 250 g
REF 102-600-10 1.000 g
Composición (porcentaje en la masa)
Co Cr Mo W Si
63,0 23,0 7,0 5,0 1,5
Otros elementos < 1 %: Mn, N
