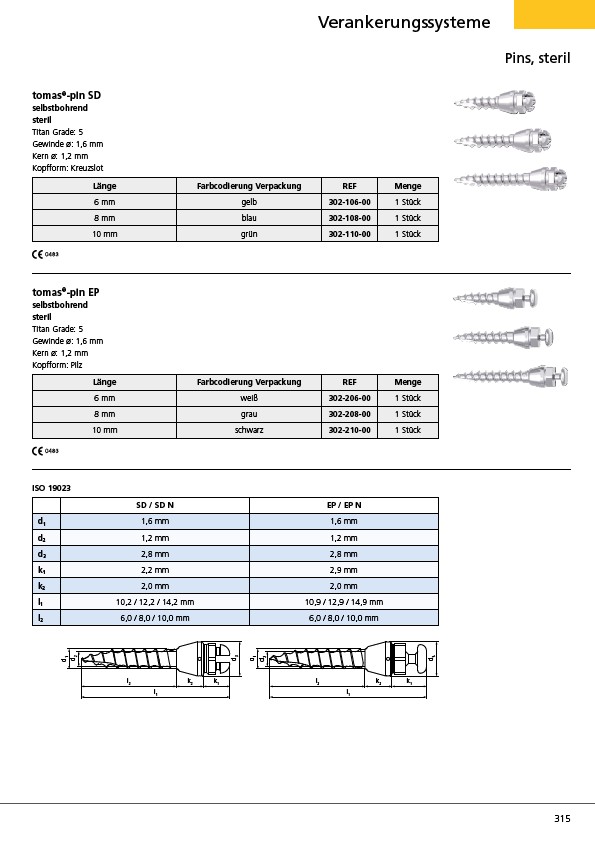

Pins, steril
315
Verankerungssysteme
tomas®-pin SD
selbstbohrend
steril
Titan Grade: 5
Gewinde ø: 1,6 mm
Kern ø: 1,2 mm
Kopfform: Kreuzslot
Länge Farbcodierung Verpackung REF Menge
6 mm gelb 302-106-00 1 Stück
8 mm blau 302-108-00 1 Stück
10 mm grün 302-110-00 1 Stück
tomas®-pin EP
selbstbohrend
steril
Titan Grade: 5
Gewinde ø: 1,6 mm
Kern ø: 1,2 mm
Kopfform: Pilz
Länge Farbcodierung Verpackung REF Menge
6 mm weiß 302-206-00 1 Stück
8 mm grau 302-208-00 1 Stück
10 mm schwarz 302-210-00 1 Stück
ISO 19023
SD / SD N EP / EP N
d1 1,6 mm 1,6 mm
d2 1,2 mm 1,2 mm
d3 2,8 mm 2,8 mm
k1 2,2 mm 2,9 mm
k2 2,0 mm 2,0 mm
l1 10,2 / 12,2 / 14,2 mm 10,9 / 12,9 / 14,9 mm
l2 6,0 / 8,0 / 10,0 mm 6,0 / 8,0 / 10,0 mm
d3
d1
d2
l2 k2 k1
l1
d3
d1
d2
l2 k2 k1
l1
